QC11y CNC Máquina de cisalhamento de guilhotina hidráulica

Você está procurando um cisalhamento preciso e sem esforço de guilhotina que pode cortar placas de metal inteiras mais grossas que 10 mm?
Nossa série QC11Y Hydraulic Guilhotine Shear é perfeita para você.
O cisalhamento da série QC11y está equipado com tecnologia avançada, é padrão com um sistema de controle E21S, poderosos cilindros hidráulicos e lâminas afiadas que podem ser ajustadas para cortar ângulo para garantir que cada corte seja preciso e preciso.

Contate-nos

PREV：QC12Y CNC Máquina de cisalhamento de feixe de giro hidráulico
NEXT：No next article

Descrição
Especificações técnicas
Vídeo

QC11y CNC Máquina de cisalhamento de guilhotina hidráulica

QC11y CNC Máquina de cisalhamento de guilhotina hidráulica

1. A estrutura e o descanso da ferramenta são construídos a partir de componentes estruturais de aço, com o restante da ferramenta superior sendo temperado para eliminar o estresse interno, resultando em maior rigidez e melhoria da estabilidade organizacional.
2. Sob a ação do cilindro de óleo, o suporte da ferramenta se move ao longo do trilho -guia para obter movimento de cisalhamento.
3. Um parafuso de bola aciona a rolha traseira, enquanto o ajuste acionado por motor permite o posicionamento preciso e garante a operação rápida e suave da distância da tampa.
4. O mecanismo de prensagem de material consiste em um conjunto de cilindros de óleo que pressionam material que superam a tensão da mola através do óleo de pressão durante a operação. Após a conclusão do cisalhamento, a redefinição é alcançada usando a tensão da mola.
5. Para facilitar o corte de materiais mais amplos, uma estrutura de suporte frontal é fornecida com uma com uma parada de escala e posicionamento lateral.
6. O sistema hidráulico incorpora a proteção contra segurança da sobrecarga e uma exibição clara da altura do nível do óleo, permitindo a operação contínua sob carga nominal por 16 horas sem vazamento ou interrupção para processamento estável com alta precisão.

Mais detalhes

Detalha imagens

Detalha imagens

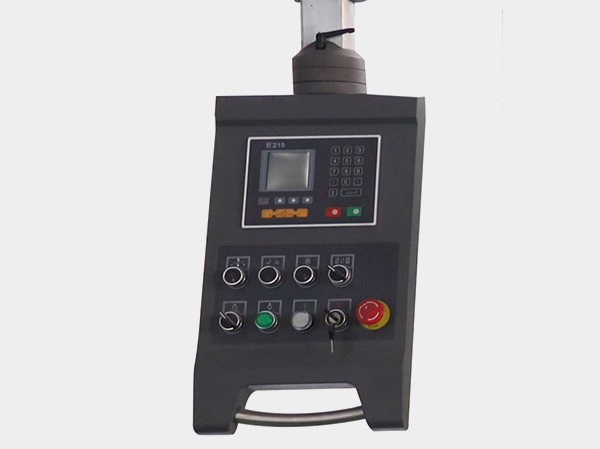

	Controlador E21S (padrão) * Controle de parada traseira, capaz de controlar motores e inversores padrão; * Sistema de posicionamento avançado com saídas digitais programáveis duplas; * Recurso de contagem de peça de trabalho eficiente com capacidade de armazenamento para até 40 programas, cada um contendo 25 etapas de trabalho; * Capacidade de posicionamento unilateral com função de concessão para precisão aprimorada; * Opção conveniente de backup e recuperação de um clique para configurações de parâmetros; * Conversão inglesa-chinesa perfeita disponível no LCD.
	Alimentação de trabalho de trabalho A lâmina de alimentação está equipada com um rolo móvel versátil, permitindo o avanço suave da placa e o ajuste fácil da posição de cisalhamento durante a alimentação. Isso economiza tempo e trabalho, facilita a desmontagem e a instalação convenientes da bola, além de permitir manutenção sem esforço.
	Pressione o cilindro de óleo A mola é feita de aço de liga 60SI2MN e a almofada de choque é espessada com poliuretano. A base da compressão, a placa inferior e a vedação de óleo estão espessadas e importadas.
	Blade do medidor traseiro A parte inferior do suporte da ferramenta está equipada com um rolo de backup, que incorpora uma manga excêntrica do eixo. Esta luva é acionada pelo redutor do motor para girar, ajustando assim a folga entre as lâminas superior e inferior.

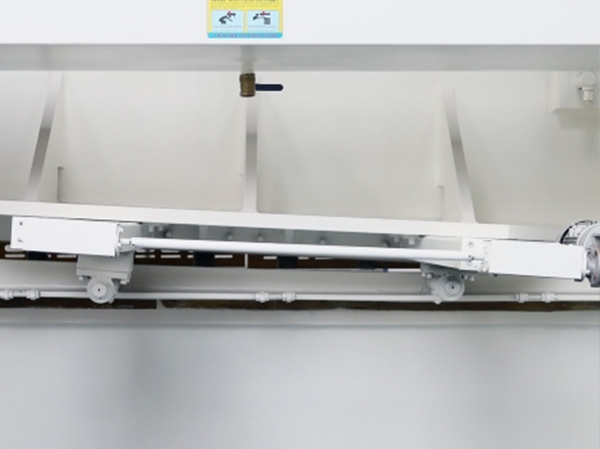

	Motor do medidor traseiro O dispositivo elétrico de parada traseira está equipado com um inversor ajustável que permite ajustes rápidos e lentos. Além disso, ele está equipado com um dispositivo de controle numérico fácil de usar que oferece funções de frente, para trás e de posicionamento.
	Conector de tubo de alta pressão jaqueta A conexão entre o tubo de aço sem costura e a articulação da manga é caracterizada por resistência de alta pressão, garantindo vazamento de óleo e facilitando a manutenção fácil.

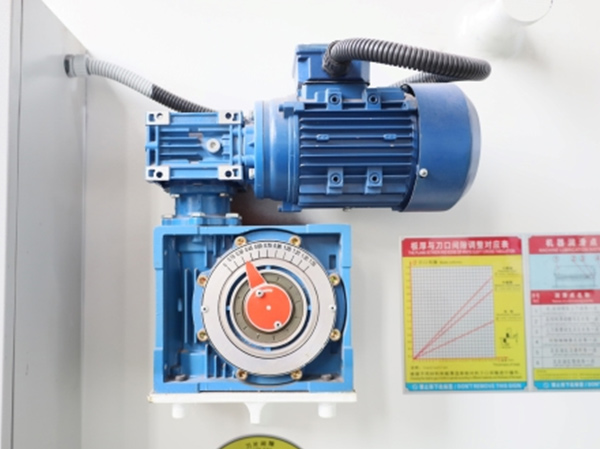

	Ajuste de lacuna de lâmina elétrica O motor e o redutor são utilizados para um controle preciso e rápido do ajuste da folga da lâmina.
	Motor principal O motor principal de alta capacidade fornece amplo e robusto poder.

Mais detalhes

Modelo	Espessura de corte	Comprimento de corte	Número de tempos de golpe	Ângulo de corte	Faixa de backgauge	Poder principal
Tipo	(mm)	(mm)	(T/min)	(°)	(mm)	(KW)
4x2500	4	2500	16	0,5 ~ 1,5	20 ~ 600	5.5
4x3200	4	3200	14	0,5 ~ 1,5	20 ~ 600	5.5
4x4000	4	4000	10	0,5 ~ 1,5	20 ~ 600	5.5
4x6000	4	6000	8	0,5 ~ 1,5	20 ~ 600	7.5
6x2500	6	2500	18	0,5 ~ 1,5	20 ~ 600	7.5
6x3200	6	3200	15	0,5 ~ 1,5	20 ~ 600	7.5
6x4000	6	4000	12	0,5 ~ 1,5	20 ~ 600	7.5
6x5000	6	5000	10	0,5 ~ 1,5	20 ~ 600	11
6x6000	6	6000	7	0,5 ~ 1,5	20 ~ 600	11
8x2500	8	2500	13	0,5 ~ 1,5	20 ~ 600	11
8x3200	8	3200	11	0,5 ~ 1,5	20 ~ 600	11
8x4000	8	4000	9	0,5 ~ 1,5	20 ~ 600	11
8x5000	8	5000	7	0,5 ~ 1,5	20 ~ 600	15
8x6000	8	6000	6	0,5 ~ 1,5	20 ~ 600	15
10x2500	10	2500	12	0,5 ~ 2	20 ~ 600	15
10x3200	10	3200	10	0,5 ~ 2	20 ~ 600	15
10x4000	10	4000	9	0,5 ~ 2	20 ~ 600	15
10x6000	10	6000	6	0,5 ~ 2	20 ~ 600	15
12x2500	12	2500	12	0,5 ~ 2,5	20 ~ 600	18.5
12x3200	12	3200	10	0,5 ~ 2,5	20 ~ 600	18.5
12x4000	12	4000	9	0,5 ~ 2,5	20 ~ 600	18.5
12x5000	12	5000	7	0,5 ~ 2,5	20 ~ 600	18.5
12x6000	12	6000	6	0,5 ~ 2,5	20 ~ 600	18.5
16x2500	16	2500	8	0,5 ~ 2,5	20 ~ 600	22
16x3200	16	3200	7	0,5 ~ 2,5	20 ~ 600	22
16x4000	16	4000	6	0,5 ~ 2,5	20 ~ 600	22
16x5000	16	5000	5	0,5 ~ 2,5	20 ~ 600	22
16x6000	16	6000	4	0,5 ~ 2,5	20 ~ 600	30
20x2500	20	2500	8	0,5 ~ 3	20 ~ 800	30
20x3200	20	3200	7	0,5 ~ 3	20 ~ 800	30
20x4000	20	4000	6	0,5 ~ 3	20 ~ 800	30
20x5000	20	5000	5	0,5 ~ 3	20 ~ 800	30
20x6000	20	6000	4	0,5 ~ 3	20 ~ 800	30
25 × 2500	25	2500	6	0,5 ~ 3	20 ~ 800	37
25 × 3200	25	3200	5	0,5 ~ 3	20 ~ 800	37
25 × 4000	25	4000	5	0,5 ~ 3	20 ~ 800	37
25 × 5000	25	5000	4	0,5 ~ 3	20 ~ 800	55
25 × 6000	25	6000	3.5	0,5 ~ 3	20 ~ 800	55
