QC12Y CNC Máquina de cisalhamento de feixe de giro hidráulico

Você está procurando uma máquina de corte de metal precisa e fácil de usar?
Nossas tesouras da série QC12y são exatamente o que você precisa.
As tesouras da série QC12Y estão equipadas com tecnologia avançada, um sistema de controle E21S padrão, lâminas afiadas e um ângulo de corte ajustável para garantir que cada corte seja preciso e preciso.

Contate-nos

PREV：No previous article
NEXT：QC11y CNC Máquina de cisalhamento de guilhotina hidráulica

Descrição
Especificações técnicas
Vídeo

QC12Y CNC Máquina de cisalhamento de feixe de giro hidráulico

QC12Y CNC Máquina de cisalhamento de feixe de giro hidráulico

1. A estrutura e o descanso da ferramenta são construídos a partir de componentes estruturais de aço, com o restante da ferramenta superior sendo temperado para eliminar o estresse interno, resultando em maior rigidez e melhoria da estabilidade organizacional.
2. Sob a ação do cilindro de óleo, o suporte da ferramenta se move ao longo do trilho -guia para obter movimento de cisalhamento.
3. A tampa traseira é acionada por um parafuso de esfera, enquanto o ajuste acionado por motor permite o posicionamento preciso e garante operação rápida e suave da distância da tampa.
4. O mecanismo de prensagem do material consiste em um conjunto de cilindros de óleo que pressionam material que superam a tensão da mola através do óleo de pressão durante a operação. Após a conclusão do cisalhamento, a redefinição é alcançada usando a tensão da mola.
5. Para facilitar o corte de materiais mais amplos, uma estrutura de suporte frontal é fornecida com uma com uma parada de escala e posicionamento lateral.
6. O sistema hidráulico incorpora proteção contra segurança de sobrecarga e uma exibição clara e intuitiva da altura do nível do óleo, permitindo a operação contínua sob carga nominal por 16 horas sem vazamento ou interrupção para processamento estável com alta precisão.

Mais detalhes

Detalha imagens

Detalha imagens

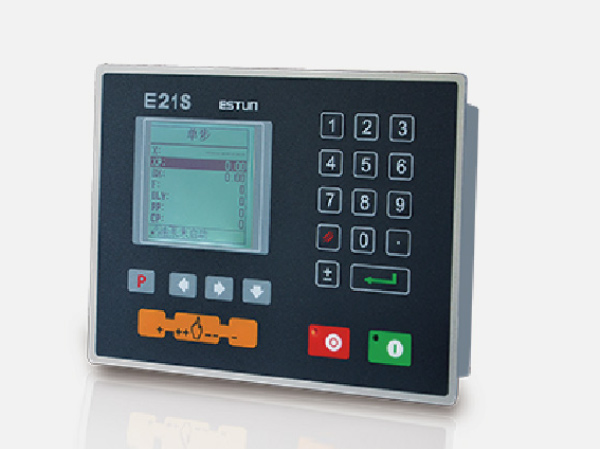

	Controlador E21S (Estun) * Tela HD LCD, com o idioma inglês e chinês opcional, parâmetros de programação de uma página, escrevendo programas mais rápidos e convenientes. * Medidor traseiro: o posicionamento inteligente também pode ser ajustado manualmente de acordo com a necessidade de remover o dispositivo de posicionamento da mão mecânico. * SCREOE de cisalhamento: relé de tempo de cisalhamento embutido, operação simples, economia de custos. * Ângulo de cisalhamento: função de ajuste de ângulo de cisalhamento embutido, eliminando o indicador e o botão ângulo. * Gap de lâmina: feedback do codificador, tamanho oportuno da lacuna da ponta da faca, fácil de operar. * Com uma função de backup e recuperação de parâmetros de um clique, os parâmetros podem ser restaurados a qualquer momento, conforme necessário, reduzindo custos de manutenção. * Todos os botões no painel são micro -interruptores, que foram estritamente testados pela EMC, alta e baixa temperatura, vibração etc., para garantir a estabilidade e a vida útil do produto. * Certificação CE aprovada para atender às necessidades dos mercados estrangeiros.

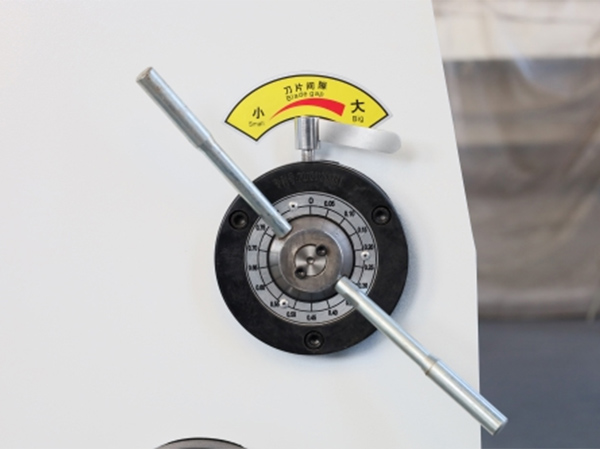

	Ajuste da lacuna Ao ajustar a folga da lâmina, é possível obter corte preciso de materiais de folha com espessuras variadas. A depuração inadequada pode resultar em rebarbas pós-corte ou até mesmo impedir o corte bem-sucedido, levando à deformação do material. Da mesma forma, ao lidar com placas grossas, lacunas insuficientes podem exercer força de cisalhamento excessiva na lâmina, acelerando sua taxa de desgaste e potencialmente causando quebra.

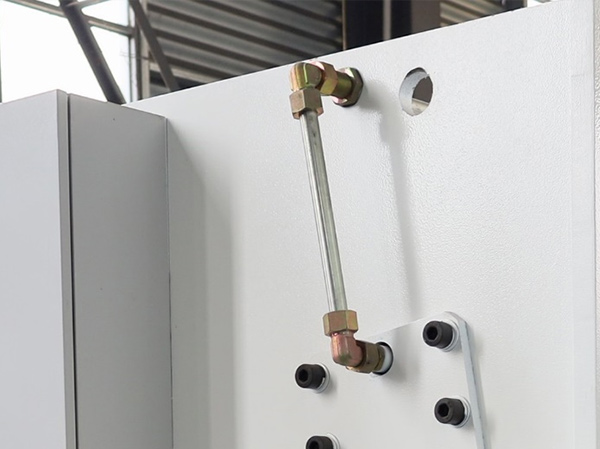

	Conector de tubo de alta pressão A conexão entre o tubo de aço sem costura e a articulação da manga é caracterizada por resistência de alta pressão, garantindo vazamento de óleo e facilitando a manutenção fácil.

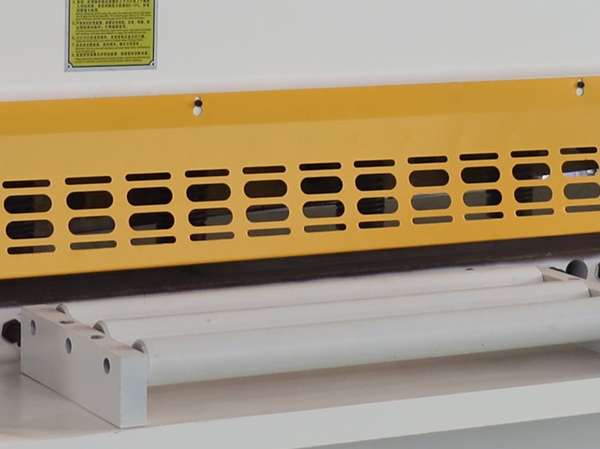

	Alimentação de trabalho de trabalho A lâmina de alimentação está equipada com um rolo móvel versátil, permitindo o avanço suave da placa e o ajuste fácil da posição de cisalhamento durante a alimentação. Isso economiza tempo e trabalho, facilita a desmontagem e a instalação convenientes da bola, além de permitir manutenção sem esforço.

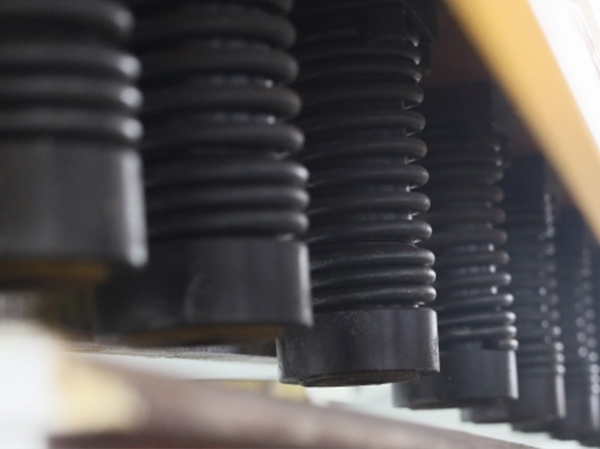

	Pressione o cilindro de óleo A mola é feita de aço de liga 60SI2MN e a almofada de choque é espessada com poliuretano. A base da compressão, a placa inferior e a vedação de óleo estão espessadas e importadas.

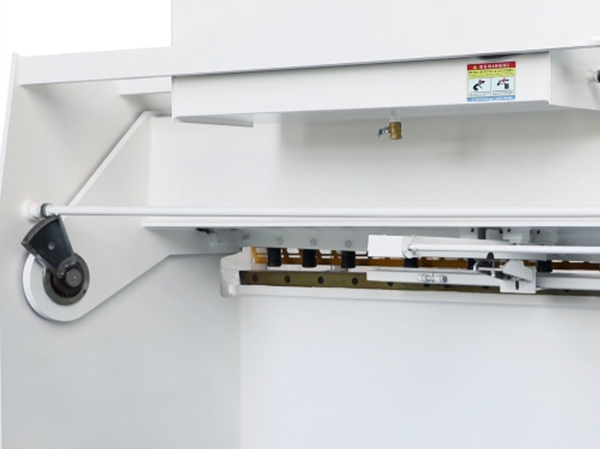

	Medidor traseiro O descanso da ferramenta se move em um arco, com o eixo de suporte servindo como centro para o movimento de pêndulo recíproco para concluir a operação de cisalhamento.

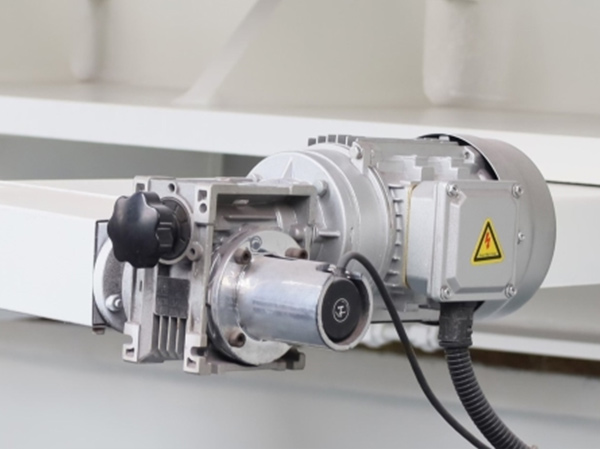

	Motor do medidor traseiro O dispositivo elétrico de parada traseira está equipado com um inversor ajustável que permite ajustes rápidos e lentos. Além disso, ele está equipado com um dispositivo de controle numérico fácil de usar que oferece funções de frente, para trás e de posicionamento.

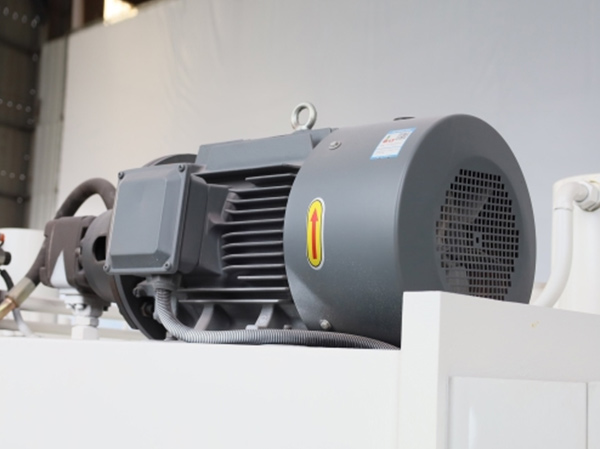

	Motor principal O motor principal possui uma alta potência, garantindo amplo e robusto pow.

Mais detalhes

Modelo	Espessura de corte	Comprimento de corte	Ângulo de corte	Intenção do material	AVC	Tempos de corte	Poder principal
Tipo	(mm)	(mm)	(°)	(Kn/cm)	(mm)	(T/min)	(KW)
4x2500	4	2500	0,5-1,5	≤450	20 ~ 600	16	5.5
4x3200	4	3200	0,5-1,5	≤450	20 ~ 600	14	5.5
4x4000	4	4000	0,5-1,5	≤450	20 ~ 600	10	5.5
4x6000	4	6000	0,5-1,5	≤450	20 ~ 600	8	7.5
6x2500	6	2500	0,5-1,5	≤450	20 ~ 600	14	7.5
6x3200	6	3200	0,5-1,5	≤450	20 ~ 600	12	7.5
6x4000	6	4000	0,5-1,5	≤450	20 ~ 600	8	7.5
6x5000	6	5000	0,5-1,5	≤450	20 ~ 600	6	11
6x6000	6	6000	0,5-1,5	≤450	20 ~ 600	5	11
8x2500	8	2500	0,5-1,5	≤450	20 ~ 600	10	7.5
8x3200	8	3200	0,5-1,5	≤450	20 ~ 600	8	7.5
8x4000	8	4000	0,5-1,5	≤450	20 ~ 600	8	7.5
8x5000	8	5000	0,5-1,5	≤450	20 ~ 600	8	11
8x6000	8	6000	0,5-1,5	≤450	20 ~ 600	8	11
10x2500	10	2500	0,5-2	≤450	20 ~ 600	9	11
10x3200	10	3200	0,5-2	≤450	20 ~ 600	9	11
10x4000	10	4000	0,5-2	≤450	20 ~ 600	8	11
